Gittergenerierung

Bearbeiter: I. Schmelzer

Beschreibung der Forschungsarbeit: Die Arbeiten am Gittergenerator COG wurden fortgesetzt. Neben Fehlerbeseitigung und Anfertigung von Gittern für Nutzer innerhalb des Instituts wurden dabei folgende Punkte behandelt:

Schaffung der Voraussetzungen für die Behandlung von Gitterfunktionen. Hierbei wird es ermöglicht, in Gitterpunkten auf verschiedene Weise Funktionswerte zu berechnen: beispielsweise durch Berechnung von C++ Funktionen in Gitterpunkten oder auch durch Interpolation vorhandener Gitterfunktionen auf einem alten Gitter. Beide Methoden können kombiniert und die Funktionswerte zur Berechnung von Verfeinerungskriterien verwendet werden.
Vollständige Umarbeitung des Konzeptes der Koordinatentransformationen. Das bisherige Konzept hatte sich als unhandlich erwiesen und wurde durch ein besseres und leichter anwendbares Konzept ersetzt.
Im Zusammenhang damit wurden verschiedene neue Koordinatensysteme implementiert.

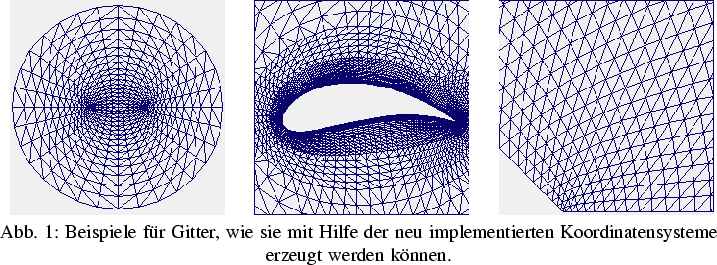

$\DreiProjektbilder [h]{0.3\textwidth}{wz2dcosh.eps}{wz2dwing.eps}{wz2dpower.eps}... ...Hilfe der neu implementierten Koordinatensysteme erzeugt werden k\uml {o}nnen.}$

Weiterhin wurden verschiedene Alternativen für die zukünftige Entwicklung von COG betrachtet. Ziel war die Entwicklung eines langfristigen Konzepts für ein fensterorientiertes Nutzerinterface für COG. Hierbei mussten einige Grundsatzentscheidungen getroffen werden. Eine Möglichkeit besteht darin, eine eigene CAD-ähnliche Umgebung für COG zu entwickeln. Eine Alternative wäre die Schaffung einer Schnittstelle zwischen existierenden CAD-Programmen und COG.

Weiterhin waren für beide Alternativen verschiedene Design-Möglichkeiten, insbesondere die Frage nach verwendbarer externer Software, zu klären. Nach eingehender Betrachtung der Vor- und Nachteile der beiden Alternativen sowie der Abschätzung des jeweils damit verbundenen Aufwandes wurde die Entwicklung einer eigenen CAD-ähnlichen Schnittstelle für COG unter Verwendung der freien Programmpakete LibXML und FLTK favorisiert.

Die Implementierung eines Testcodes, der die Durchführbarkeit dieser Alternative in vertretbarer Zeit zeigen soll, wurde begonnen.

Weiterhin wurde die Schaffung einer Schnittstelle zu NETGEN begonnen.

Projektliteratur:

I. SCHMELZER, COG 2.1 -- 3D grid generation and geometry description package,
http://www.wias-berlin.de/cog, 2000.
$\dito$ ,Grid generation and geometry description with COG, in: Proceedings of contributed papers and posters, ,,ALGORITMY 2000, 15th Conference on Scientific Computing``, Vysoké Tatry-Podbanské, Slovakia, Sept. 10-15, 2000, pp. 399-405.
